RME 12Mic-D

RME 12Mic-D

Le RME 12Mic-D dispose de douze entrées de niveau microphone et ligne avec conversion numérique de qualité studio sans compromis ; gains contrôlables à distance ; connectivité MADI et Dante intégrée ; ainsi qu'une multitude de fonctionnalités supplémentaires, conçues pour être utilisées dans l'enregistrement en studio haut de gamme, l'audio en direct et l'enregistrement sonore et musical sur site.

Conçus pour la prochaine décennie - Les préamplis RME pour les réseaux audio

Le RME 12Mic-D dispose de douze entrées de niveau microphone et ligne avec conversion numérique de qualité studio sans compromis ; gains contrôlables à distance ; connectivité MADI et Dante intégrée ; ainsi qu'une multitude de fonctionnalités supplémentaires, conçues pour en faire le compagnon idéal de toute configuration d'enregistrement professionnelle. Le 12Mic-D est acoustiquement identique au 12Mic déjà existant (avec 128 canaux AVB) et complète la gamme M-Series de solutions audio réseau professionnelles.

Douze préamplis micro transparents pour des performances de conversion exceptionnelles

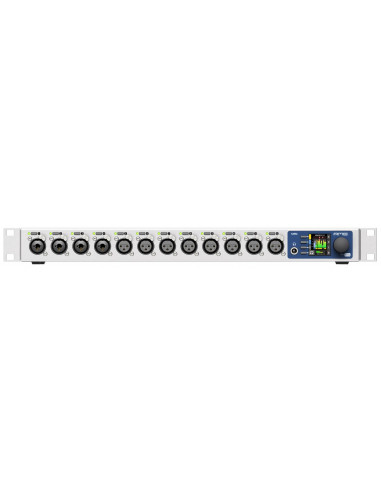

Les étages d'entrée du microphone sans PAD ont une plage de gain de 75 dB et acceptent des signaux jusqu'à +18 dBu. Côté convertisseur, le 12Mic brille par un rapport signal sur bruit exceptionnel sur tous les canaux. Les douze connexions XLR orientées vers l'avant acceptent les signaux de niveau microphone et ligne, tandis que les quatre premières connexions acceptent également les connecteurs TRS, avec une haute impédance commutable (Hi-Z) pour les instruments.

MADI & ADAT pour une flexibilité maximale

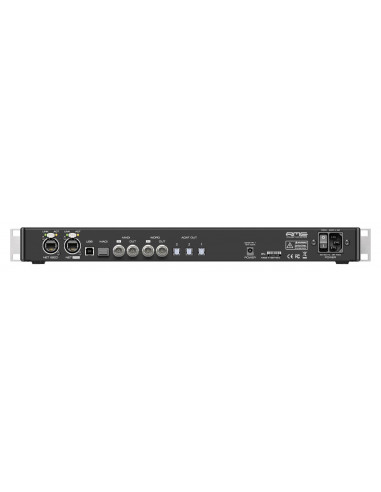

En plus de Dante, le 12Mic-D dispose de deux ports MADI séparés - avec coaxial intégré dans l'appareil en standard, et MADI optique disponible via un module SFP en option - ainsi que trois sorties ADAT et une sortie casque de niveau ligne pour surveiller tous les signaux numériques entrants. et des signaux analogiques. À l'aide d'une matrice de routage, n'importe lequel des 204 canaux d'entrée du 12Mic-D peut être routé individuellement vers l'un des 218 canaux de sortie.

Lorsqu'il est connecté à un réseau Dante, une combinaison de canaux analogiques et numériques (tels que des appareils MADI connectés) peut être transmise au réseau si nécessaire. En retour, le 12Mic-D peut recevoir jusqu'à 64 canaux audio du réseau Dante, qui à leur tour peuvent être transmis au casque, ADAT et deux connexions MADI selon les besoins.

Réseau audio Dante - 2 ports réseau entièrement redondants

Avec un paysage en constante évolution des solutions audio réseau, le défi pour l'équipe de développement de RME était de concevoir une plate-forme d'appareils hautement performante qui garantira une flexibilité et une stabilité inégalées pour les années à venir. Pour répondre à ces exigences élevées conformément aux principes fondamentaux de RME, tout a été construit à partir de zéro. En intégrant le Dante IP Core d'Audinate sur une plate-forme FPGA RME personnalisée , RME fournit non seulement une solution hautement flexible, mais se rapproche également d'une expérience de réseau audio véritablement universelle.

Plug & play - interaction utilisateur rapide

Contrôlez tous les états de l'appareil directement depuis le panneau avant pour un accès pratique et direct à toutes les fonctionnalités. Les périphériques audio réseau RME peuvent également être entièrement contrôlés à distance via une interface Web sur n'importe quelle liaison réseau (y compris sans fil via Wi-Fi), permettant la création rapide de groupes de gain, la commutation d'alimentation fantôme et le routage des signaux vers les écouteurs pour la surveillance. La matrice de routage intégrée permet un routage rapide de toutes les entrées analogiques directement vers la sortie casque, ainsi que de tous les signaux numériques. En tant que tel, la résolution de problèmes de signaux, de synchronisation, de connectivité ou d'autres problèmes est à la fois simple et directe !

Caractéristiques :

Entrée XLR 1-12 :

• Entrée : XLR, symétrique électroniquement
• Impédance d'entrée : 3,4 kOhms
• Plage de gain : 75 dB, pas de 1 dB
• Résolution AD : 24 bits
• Réponse en fréquence @ 44,1 kHz, -0,1 dB : 8 Hz – 20,8 kHz
• Réponse en fréquence @ 96 kHz, -0,5 dB : 4 Hz – 29,2
• Réponse en fréquence @ 192 kHz, -1 dB : 3 Hz – 43,7
• Gain THD à 30 dB : < -110 dB, < 0,00032 %
• THD+N @ gain de 30 dB : < -104 dB, < 0,00063 %
• Séparation des canaux : > 110 dB
• Rapport signal sur bruit (SNR) : > 117 dB RMS non pondéré, > 120 dB(A)
• Bruit d'entrée équivalent (EIN), gain de 30 dB : 123 dB RMS non pondéré, 125,5 dB(A) à 150 Ohm
• Niveau d'entrée maximum, Gain 0 dB : +18 dBu
• Niveau d'entrée maximum, Gain 75 dB : -57 dBu

TRS In 1-4 : Comme ci-dessus, mais :

• Rapport signal sur bruit (SNR) : 115 dB RMS non pondéré, 118 dBA
• Jack TRS, symétrique
• Plage de gain : 42 dB, pas de 1 dB
• Niveau d'entrée maximum, Gain 8 dB : +20 dBu
• Niveau d'entrée maximum, Gain 50 dB : -22 dBu
• Haute impédance commutable (TS asymétrique) : 1 MOhm

Dante :

• 2 x RJ45 pour la connectivité réseau Dante (jusqu'à 64 canaux)

MADI :

• Coaxial via BNC, 75 Ohm, selon AES10-1991
• Optique via module SFP en option
• Compatibilité 62.5/125 et 50/125
• Accepte le mode 56 canaux et 64 canaux, plus 96k Frame
• Vitesse unique : jusqu'à 64 canaux 24 bits 48 kHz
• Double vitesse : jusqu'à 32 canaux 24 bits 96 kHz
• Quadruple vitesse : jusqu'à 16 canaux 24 bits 192 kHz

Horloge :

• Connectivité Word Clock BNC 75 ohms
• Prend en charge 44,1 kHz - 192 kHz
• Prend en charge le fonctionnement à pleine vitesse ou à vitesse unique
• Le contrôle intelligent de l'horloge commute la source d'horloge de manière transparente

ADAT :

• 3x TOSLINK
• Quadruple vitesse (S/MUX4) : 1 x 2 canaux 24 bits 192 kHz

Les sorties : Téléphones 1/2 :

• Résolution : 24 bits
• Bruit (DR) : 115 dB RMS non pondéré, 118 dBA
• Réponse en fréquence @ 44,1 kHz, -0,5 dB : 9 Hz – 22 kHz
• Réponse en fréquence @ 96 kHz, -0,5 dB : 9 Hz – 45 kHz
• Réponse en fréquence @ 192 kHz, -1 dB : 8 Hz - 75 kHz
• THD+N : < -100 dB, < 0,001 %
• Séparation des canaux : > 110 dB
• Sortie : jack 6,3 mm TRS stéréo (asymétrique) ou mono (symétrique)
• Niveau de sortie maximum à 0 dBFS : +13 dBu (asymétrique), +19 dBu (symétrique)

Dante :

• 2 x RJ45 pour la connectivité réseau Dante (jusqu'à 64 canaux)

MADI :

• Coaxial via BNC, 75 Ohm, selon AES10-1991
• Optique via module SFP en option
• Compatibilité 62.5/125 et 50/125
• Accepte le mode 56 canaux et 64 canaux, plus 96k Frame
• Vitesse unique : jusqu'à 64 canaux 24 bits 48 kHz
• Double vitesse : jusqu'à 32 canaux 24 bits 96 kHz
• Quadruple vitesse : jusqu'à 16 canaux 24 bits 192 kHz

Horloge de mots :

• Connectivité Word Clock BNC 75 ohms
• Prend en charge 44,1 kHz - 192 kHz
• Prend en charge le fonctionnement à pleine vitesse ou à vitesse unique
• Le contrôle intelligent de l'horloge commute la source d'horloge de manière transparente

Général :

• 2x RJ45 pour la connectivité réseau Dante®
• Single Speed ​​: jusqu'à 64 canaux 24 bit 48 kHz
• Double Speed ​​: jusqu'à 32 canaux 24 bit 96 kHz
• Quad Speed ​​: jusqu'à 16 canaux 24 bit 192 kHz
• Redondance d'entrée MADI (nécessite un module SFP en option)
• Routage interne jusqu'à 268x282 canaux
• Boîtier 19" 1 unité de hauteur
• Écran couleur 1,54" avec bouton de commande et quatre boutons pour un accès pratique et direct à toutes les fonctions
• Contrôle à distance via HTTP et JSON
• bloc d'alimentation interne, alimentation redondante 12 V CC en option
• USB 2.0 (pour la télécommande et les mises à jour du firmware)
• Sorties couplées en courant continu

Spécifications matérielles :

• Dimensions : 440 x 44 x 243 mm (17,3 x 1,7 x 9,6 pouces)
• Poids : 2,8 kg (6,2 lb)
• Paquet : 560 x 315 x 115 mm (22,1 x 12,4 x 4,5 pouces)
• Conformité : CE, FCC, DEEE, RoHS
• Alimentation : interne 30 W 100-240 V AC, externe 12 V 2,5 A DC (en option)
• Consommation électrique : typ. 20 W, veille 0,5 W
